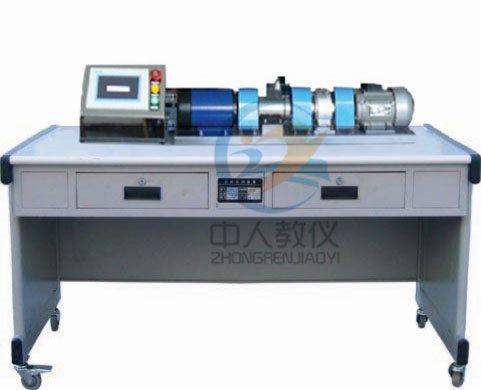

ZRBP-ZL高等直流机电检测手艺尝试装配

一 体系概述：
“高等直流机电检测手艺尝试装配”是直流机电对应的机器特征、电气特征的测试和讲授实训于一体，配套进步前辈的检测节制手腕，对以上各类运转体例停止定量阐发，收罗机电运转的各类参数。先生可经由过程一个嵌入式触摸屏电脑实现收罗数据的显现、体系节制、加载节制等。
     一台基于W i n C E ( 中 文 版 )  操纵体系 、内嵌Homebuilder嵌入版组态软件的触摸屏是独一的人机界面，它在体系中作为数据输入、显现监控及 节制终端。该终端接纳RS-485/232接口收罗模块停止通信，数据收罗模块将传感器的检测值上传给终端停止显现或用于监控，本款讲授装备的终端还可下达操纵指令给履行模块从而实现对程控装备的调理，进而实现对机电电枢电压及负荷的节制。
二 体系首要装备及参数：
1.加载装备：磁粉制动器
供电电源24V 激磁电流0~0.6A 加载才能0~5N.m
2 .静态扭矩传感器 丈量扭转机电扭矩，量程0~±5N.m 线性输入0~±5V (正反标的目的)
3.直流电念头： 电枢电压直流220V 励磁电压直流220V 功率185W ，转速1500转/分钟
4 .220V直流调速器：
   0~220V可调，电压输入线性可控，节制旌旗灯号4-20mA。
5.人机界面装备：
   7"高亮TFT液晶显现屏，分辩率800×480，四线电阻式触摸屏，分辩率1024×1024。
    WinCE(中文版) 操纵体系，内嵌HMIBuilder嵌入版组态软件无穷点。主频400M，内存64M，存储装备128M电子盘。
   任务电源DC24V
   具有两个2.0的USB接口，撑持工程备份及复原，撑持内部输入接口装备，如USB鼠标键盘等。
   具有两个DB9接口，COM1是RS-232接口，COM2具有一个RS-232接口和RS-485接口
6.三菱PLC FX2N-16MR-001.
  2路摹拟量输入模块,  4路摹拟量输入模块。
7. 断绝型直流电流传感器，量程0-3A，0~±5V线性输入 (正反标的目的) 。
8. 断绝型直流电压传感器，量程0-300V，0~±5V线性输入 (正反标的目的) 。
9.基于触摸屏的组态软件运转情况 实现数据收罗及显现 实现电拖体系的系列节制操纵。
10.大功率电阻负载单位。
11. 机电导轨，光码盘测速体系，及连轴器。
三 实现尝试内容：
1.直流电念头空载特征尝试
2.直流电念头负载尝试
3.直流电念头效力测定
4.直流电念头特征曲线测定
5.直流电念头冷态电阻、温升尝试等
6.直流电念头的转速、输入转矩、功率、电压、电流测定

请知悉：如高等直流机电检测手艺尝试装配,直流机电检测实训台触及到PLC、电气元件、液压气动元件、变频器、触摸屏等，可选用其余品牌。若是您对高等直流机电检测手艺尝试装配,直流机电检测实训台比拟对劲，您能够致电征询咱们相干的实训室扶植计划和相干产物保举。厂家，在采办高等直流机电检测手艺尝试装配,直流机电检测实训台时，咱们都赠予1年的收费质保期。
