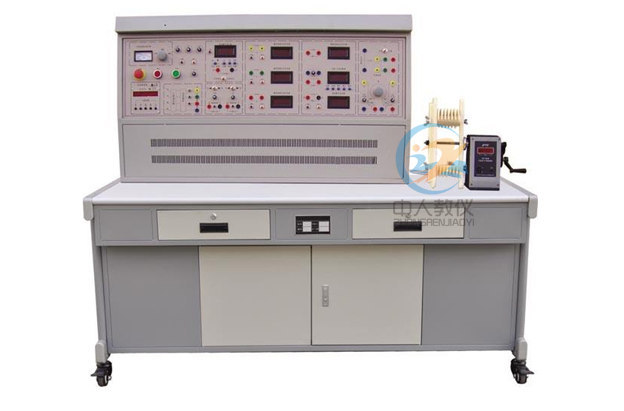

ZRDJX-01电机检验手艺实训拆卸

电机维修尝试台以休息和社会保证部同中国失业培训手艺指点中间编写的《经常利用电机检验工》国度职业资历培训教程为根本，为了鞭策经常利用电机检验工职业培训和职业手艺判定的展开而研制的实训拆卸。该实训拆卸内容包含电机检验前筹办、电机拆卸与组装、电机检验和修试、尝试等方面的常识和手艺，合用于高职、高专、中等职业院校开设的相干专业的讲授与手艺实训。同时该实训拆卸还合适技工黉舍、职教中间、职业资历判定站（所）停止手艺实训与手艺判定和查核。

一、取下上海特色

1、节制屏接纳实训台布局，丈量仪表及电气线路元器件牢固在响应功效块面板上
2、实训名目分类明白，详细到电机检验进程中的每一个步骤，使先生能够或许或许真正把握电机检验专业手艺。
3、实训拆卸接纳模块化的体例停止手艺练习和实际常识的深入
4、本拆卸具备杰出的本身掩护体系，为完成开放性实训室供给了良好的实训装备

二、手工艺机器

1、输出电压：三相四线（或三相五线）～380V±10% 50Hz
2、任务环境：环境温度规模为-10～＋40℃  绝对温度＜85%（25℃）
3、拆卸容量：＜1.5KVA
4、重    量：100kg

三、拆卸的法宝

1、电源节制屏
   节制屏为铁质双层亚光密纹喷塑布局，铝质面板
2、实训桌
   实训桌为铁制布局，桌面装备一块防静电绝缘橡胶垫，掩护操纵台。
3、主控功效板装备名目
（1）三相四线电源输出，经泄电掩护器和总开关，由打仗器经由过程起、停按钮停止操纵，并设有急停节制按钮。
（2）节制屏面板上设有指针式交换电压表三只，用于监测三相输出电源每两相之间的线电压。
（3）按时器兼报警记实仪（办事办理器），日常平凡作为时钟利用，具备设按时候、按时报警、堵截电源等功效；还能够或许主动记实因为接线或操纵毛病所形成的泄电告警、仪表超量程告警总次数，为先生手艺实训的查核供给一个同一的评定规范。
（4）三相可调交换电源，经由过程1.5KVA三相同轴自耦调压器停止调压，输出0～450V/5A。
（5）直流电源局部：
220V/0.5A直流电源一组，另有短路掩护功效。
0～250V可调直流高压电源一组，带有过压掩护及短路掩护功效。
4、仪器仪表
（1）供给真有用值交换数字电压表一只，丈量规模0～500V，量程主动判定、主动切换，精度0.5级，三位半数显。
（2）供给真有用值交换数字电流表三只，丈量规模0～5A，量程主动判定、主动切换，精度0.5级，三位半数显，具备超量程告警、唆使功效。
（3）直流数字毫安表一只：丈量规模0～2000mA，三位半数显，精度0.5级，具备超量程报警、唆使等功效。
（4）供给直流数字电压表一只，丈量规模0～300V，分2V、20V、300V三档，直键开关切换，三位半显现，输出阻抗为10MΩ，精度为0.5级，具备超量程报警、唆使等功效，能够或许或许间接丈量直流电枢电源电压及外侧电压。
（5）智能功率、功率因数表一只：由一套微电脑，高速、高精度A/D转换芯片和全部显电路组成。经由过程键控、数显窗口完成人机对话的智能节制形式。为了进步丈量规模和测试精度，将被测电压、电流刹时值的取样旌旗灯号经A/D变更，接纳进步前辈的DSP手艺计较有功功率、无功功率，功率表精度为0.5级，电压、电流量程别离为450V、5A，可丈量负载的有功功率、无功功率、功率因数及负载的性子；还能够或许储存、记实15组功率和功率因数的测试成果数据，并可逐组查问。
（6）可调电阻：两组0～900Ω/0.5A可调电阻。
单相电容运行电念头电容：4uF/450V CBB电容。
（7）高压电器：3个熔断器、2个交换打仗器、1个热继电器等
5、仪器装备
（1）500V品级兆欧表一只，用于测试电机绕组绝缘电阻
（2）890B+数字万用表，三位半显现
（3）钳形电流表一只
（4）交换耐压测试仪：电压测试规模为0～5KV，泄电流0～100mA，变压器容量为1000VA。
6、建造装备、电机等装备
（1）拆、装东西一套：拉马、勾当扳手、锤头、划线板、压线板、弯头铰剪、尖嘴钳、剥线钳、钢剧等。
（2）钳工东西：划线针、圆规、冲子、榜样、直角钢尺、游标卡尺、千分尺、塞尺、山君台等。
（3）手摇电子计数绕线机一台：数显规模0～9999匝数，计数切确、计数便利
（4）未浸漆的三相鼠笼异步电念头：额定功率180W，电压380V（Y接法），转速1400r/min。
（5）未浸漆的他励直流电念头：额定功率100W，电压220V，转速2000r/min。

四、实践理由

（一）电机检验前的筹办
1．查抄运行环境，作查抄记实
2．毛病测试
3．丈量手艺数据
4．东西建造
（二）电机的拆卸与组装
1．电机崩溃
2．机壳打扫、作标记
3．电机与负载的解裂
4．联轴器撤除
5．电机端盖的撤除
6．抽出电机转子
7．定子内腔洗濯
8．零部件的查抄、盘点、编号和标记
（三）部件检验
1．轴承检验
①轴承的拆卸
②补充缺油轴承的光滑脂
2．绕组检验
①丈量和记实电机原始数据
②绕组撤除
③电机嵌线
④电机接线、测试
⑤绕组浸渍与烘干
3．电机换向拆卸检验
①电刷检验
②换向器检验
③轴承洗濯和注入光滑脂
④轴颈和轴承室的检测
（四）电机组装和零件装配
1．到场检验部件的拆卸
2．到场停止电机轴心纠偏定位
3．清算定子内腔
4．到场转子和端盖的拆卸
5．修复电机的现场零件组装
（五）尝试
1．电机尝试
①电机试运行
②丈量绝缘电阻和绕组的直流电阻
2．电气尝试
①连电机与负载传念头构
②到场电气尝试并作记实
③到场停止数据处置
④到场修试报告草拟
③空载
④电机扭转标的目的

五、玩家自配仪器设备防具

1．交换耐电压测试仪、短路测试仪、测匝器
2．烘箱、浸漆槽
